Chapter 5
5 创建配方以自动执行工作流
配方(Recipes)仅在Microsoft Windows平台上可用。
Avizo允许创建用户自定义的recipes配方，用于自动执行一系列模块。Avizo配方便于应用高层次的工作流，例如滤波、分割以及从图像中提取用户自定义的统计信息。配方把你的知识整合起来，并以push button（一键式）方案的形式提供给其他用户使用。
有一个专用工作室可用于创建、编辑和执行配方。该工作室可以通过选择Workroom Toolbar工作间工具栏上的Recipes图标来启动。该工作室由三个面板组成：一个通用3D查看器实例、一个以列表形式展示步骤序列的专用Recipes面板，以及一个显示当前步骤模块属性的Properties面板。主要的交互区域是Recipes面板，你可以在其中编辑和执行配方（见图5.1）。一旦从Recipes面板的下拉菜单中选中某个配方，就可以对其进行回放和编辑。Avizo会加载在你主目录的标准配方文件夹中找到的所有配方。默认情况下，该文件夹位于%APPDATA%/Thermo Fisher Scientific/Recipes。你可以单击Load Recipe加载其他配方，也可以单击Save Recipe把配方保存到磁盘，以便与其他用户共享。

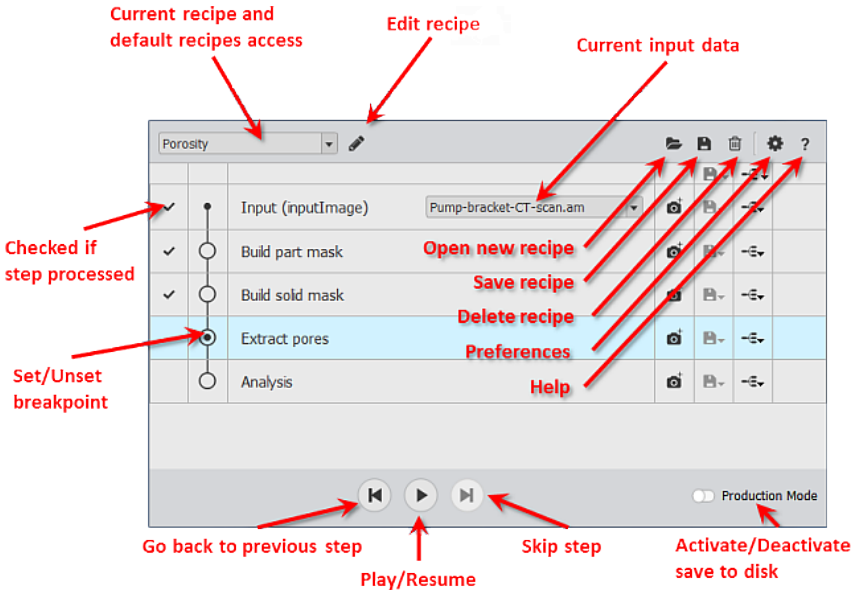

图 5.1：配方面板The Recipes Panel。
你可以单击Edit Recipe来更改配方名称，并为其添加一些文档说明（见图5.2）。

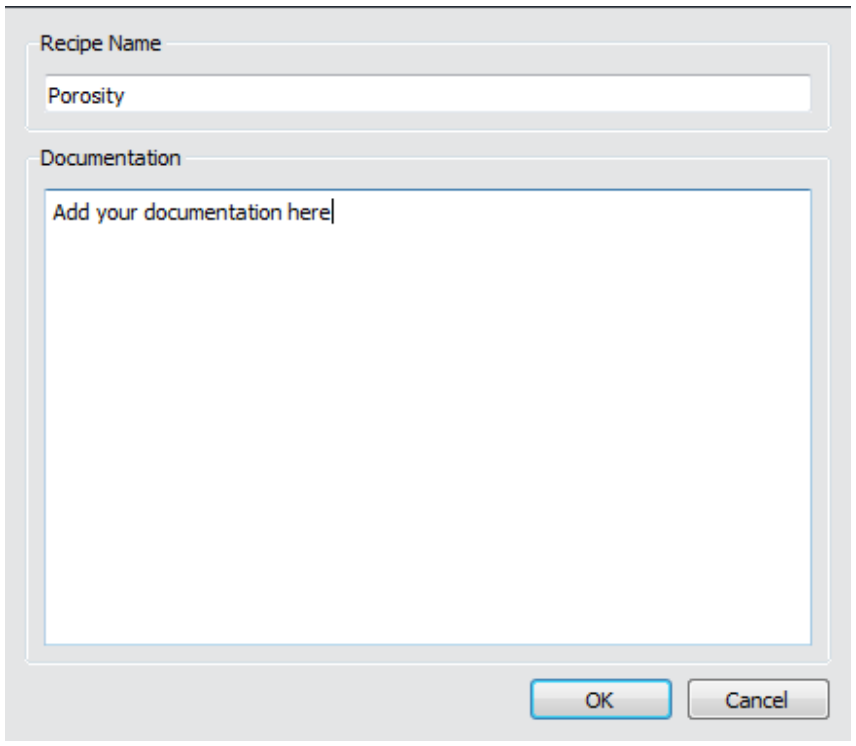

图 5.2：编辑配方Edit Recipe。
然后，该文档说明就会显示在配方面板中。

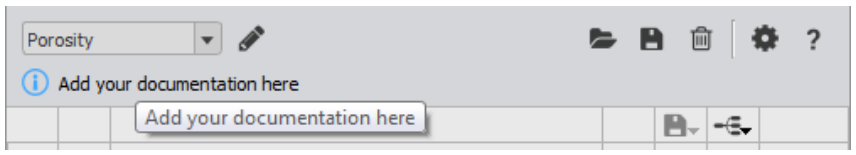

图 5.3：配方文档说明显示Recipe Documentation Display。
配方既可以一次性执行完毕，也可以带breakpoints断点执行——在后一种情况下，配方的执行会在用户自定义的步骤处暂停（见图5.4）。默认情况下，配方会按照你保存时的状态来配置各模块。断点允许你在运行时更改配方中所用模块的属性。通过这种方式，只需更改一个参数就可以多次执行配方，以评估该参数的敏感性。例如，你可以更改阈值，以评估孔隙率是否对该分割参数敏感。
注意：需要用户交互的模块（例如绘制paint）会自动强制产生一个断点。
对于每个步骤，你都可以开启/关闭把结果保存到磁盘，以及把结果导出到Project工作室。如果关闭了到Project工作室的导出，那么一旦数据不再需要，就会从内存中移除。此操作可以让你降低内存消耗。
注意：只有在Production Mode生产模式开启时，你的结果才会被保存到磁盘。

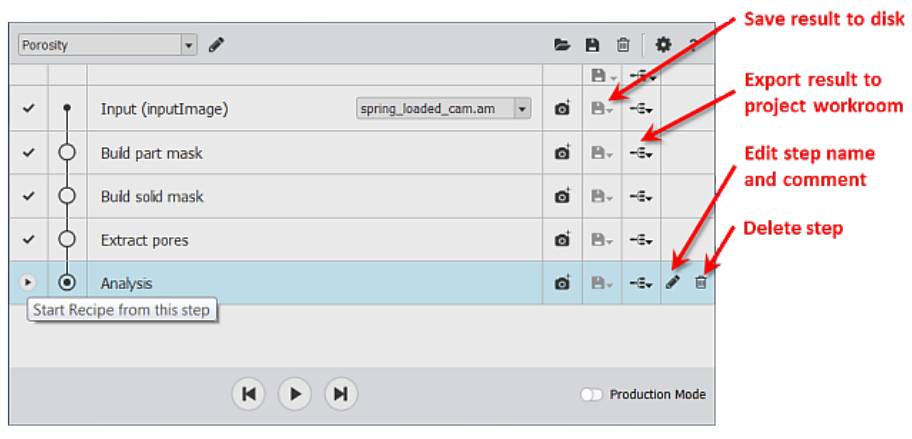

图 5.4：配方步骤操作Recipe Step Actions。
配方回放完成后，把鼠标悬停在某个步骤上会显示该结果图像的预览缩略图（见图5.5）。

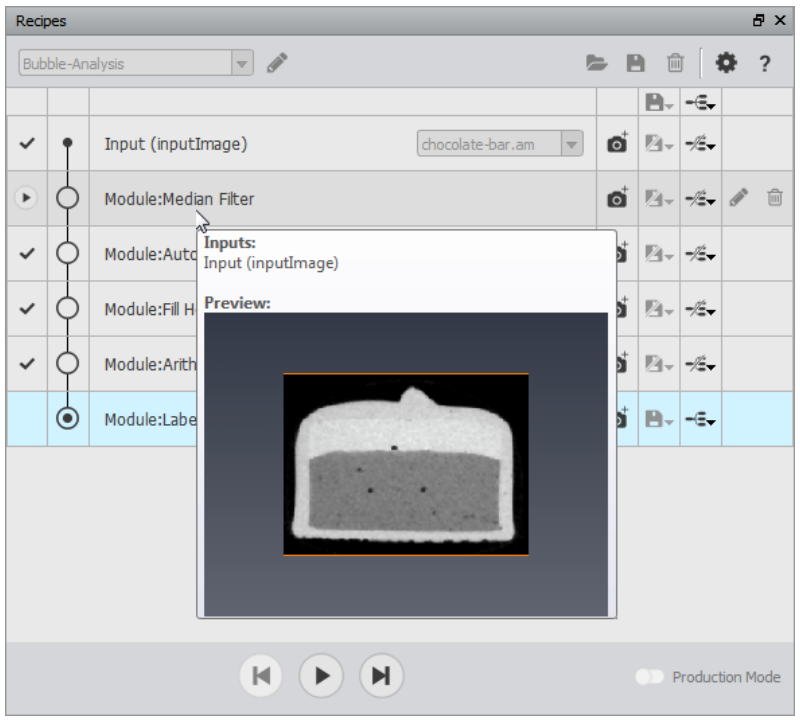

图 5.5：配方预览Recipe Preview。
在每个步骤上，都可以对其结果拍摄快照并保存到应用程序数据目录中。默认情况下，使用的是在Edit > Preferences > Auto Display中定义的显示模块。不过，你也可以添加一个带断点的显式快照步骤来更改它。执行配方时，它会在该步骤暂停，并允许你在Properties面板中自定义显示模块（见图5.6）。

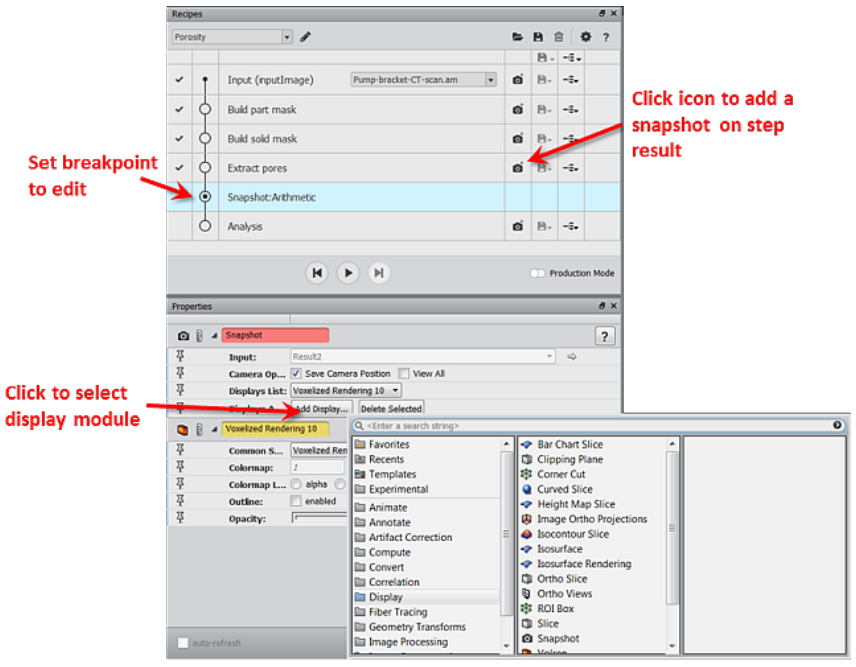

图 5.6：添加快照Adding a Snapshot。
本文档分为以下几节：
Creating and editing recipes创建和编辑配方Using breakpoints, recomputing another region, and processing full data使用断点、重新计算另一个区域以及处理完整数据Recipes in a TCL commandTCL命令中的配方Recipes Limitations配方的限制
5.1 创建和编辑配方Creating and Editing Recipes
本节通过一个简单的示例，说明如何创建和编辑配方。在这个示例中，将针对糖果基体内部的气泡，对来自Avizo教程目录的巧克力棒数据集进行分析。我们首先建立一个处理工作流：
- 加载
AVIZO_ROOT/data/tutorials/chocolate-bar.am - 附加一个
Image Processing > Smoothing And Denoising > Median Filter。在其Properties中选择Interpretation 3D，将Iterations设置为1，然后单击Apply。 - 将一个
Image Segmentation > Binarization > Auto Thresholding模块附加到chocolate-bar.filtered对象，然后单击Apply。 - 将一个
Image Processing > Separating and Filling > Fill Holes模块附加到chocolate-bar.labels数据，选择3D选项，然后单击Apply。 - 将一个
Compute > Arithmetic模块附加到chocolate-bar.filled数据，把它的InputB端口连接到chocolate-bar.labels。在Expression字段中输入A-B，然后单击Apply。 - 将一个
Measure And Analyze > Individual Measures > Label Analysis模块附加到Result数据（前一个Arithmetic模块的结果），把它的Intensity Image端口连接到chocolate-bar.am，然后单击Apply。 - 将一个
Ortho Slice附加到chocolate-bar.label以可视化结果。
现在你的Project View应该与图5.7类似。

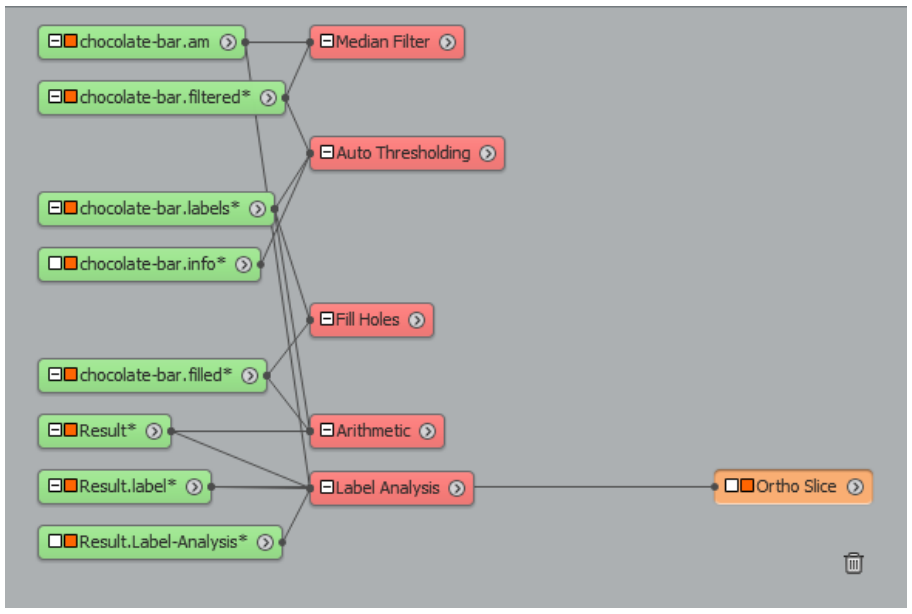

图 5.7：气泡分析工作流Bubble Analysis Workflow。
- 将一个
Create Recipe模块附加到Result.label（前一个Label Analysis模块的结果），然后单击Apply。Avizo会自动切换到Recipes工作室（见图5.8）。

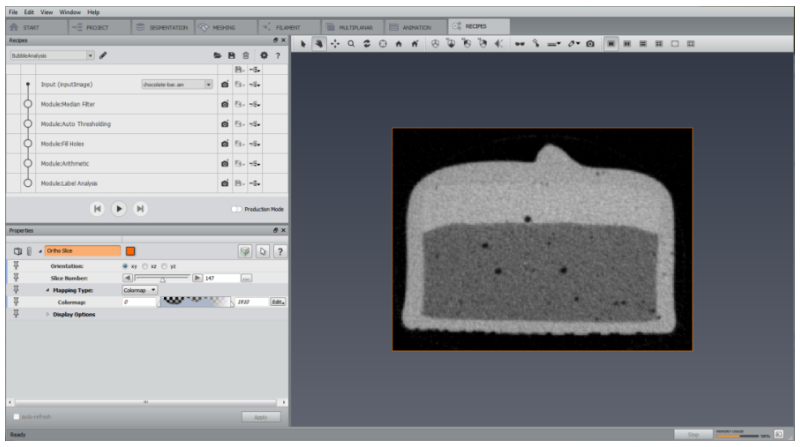

图 5.8：配方工作室Recipes Workroom。
测试这个配方，并把它再次应用到原始数据上：
- 通过选择
Workroom Toolbar中的图标切换到Project工作室。 - 从主菜单中选择
Project > Remove All Objects。 - 加载
AVIZO_ROOT/data/tutorials/chocolate-bar.am - 通过单击
Workroom Toolbar中的选项卡切换到Recipes工作室。 - 确保
chocolate-bar.am显示在Recipes面板的Input下拉框中。 - 在
chocolate-bar.am上回放该配方。配方将计算出如图5.9所示的统计信息。

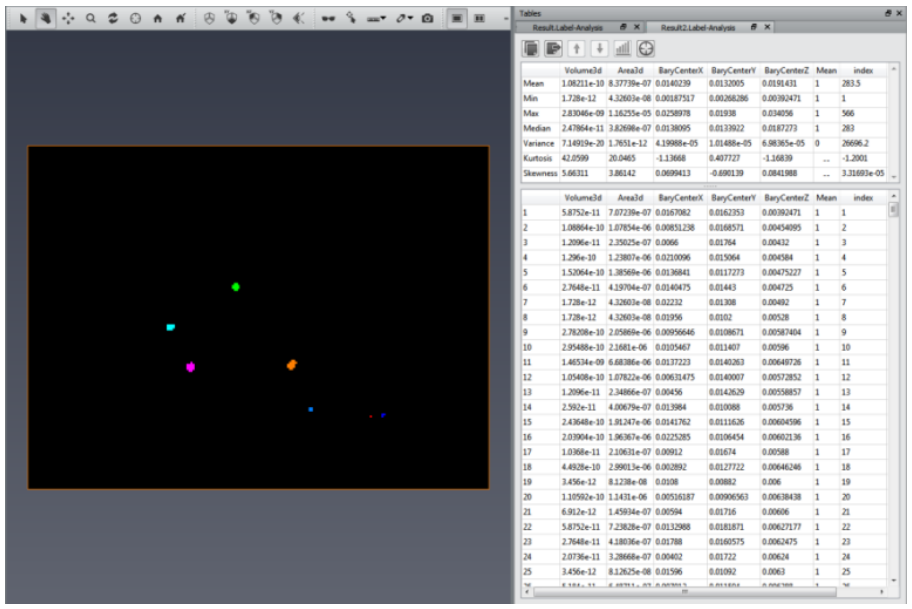

图 5.9：巧克力棒气泡统计Chocolate Bar Bubble Statistics。
当你对配方感到满意时，保存该配方以便再次使用和共享。
- 在
Recipes面板中，单击Save Recipe。 - 使用
File Browser导航到你想保存配方的目录。默认情况下，配方存储在%APPDATA%/Thermo Fisher Scientific/Recipes，但你也可以把它们保存到任何其他位置。
5.2 来自多输出的配方Recipe from multi-outputs
配方可以从多个输出数据创建。要创建此类配方，请在对象池中选择这些数据，右键单击其中之一，然后从Object Popup创建一个Create Recipe模块。
所创建配方的输入数量取决于所选数据是如何被创建出来的——通过比较它们的历史日志、合并和/或串接它们来确定。
需要注意的是，尽管对象池中所有类型的对象都可以被选中，但配方只能通过右键单击某个数据来创建，相机路径(camera path)和颜色图(colormap)类型的对象除外。所有被选中的模块，以及相机路径和颜色图类型的数据，都不会被纳入配方的创建过程。
5.3 使用断点Using Breakpoints
断点可用于在某个特定步骤处暂停配方，以便让你手动更改一个或多个参数。在本教程中，你将更改Label Analysis模块中的Measure Group。
- 启动Avizo。
- 加载
AVIZO_ROOT/data/tutorials/chocolate-bar.am - 将一个
Volume Rendering附加到chocolate-bar.am - 将一个
Extract Subvolume模块附加到chocolate-bar.am数据，并提取图像的一小部分（见图5.10和图5.11）。

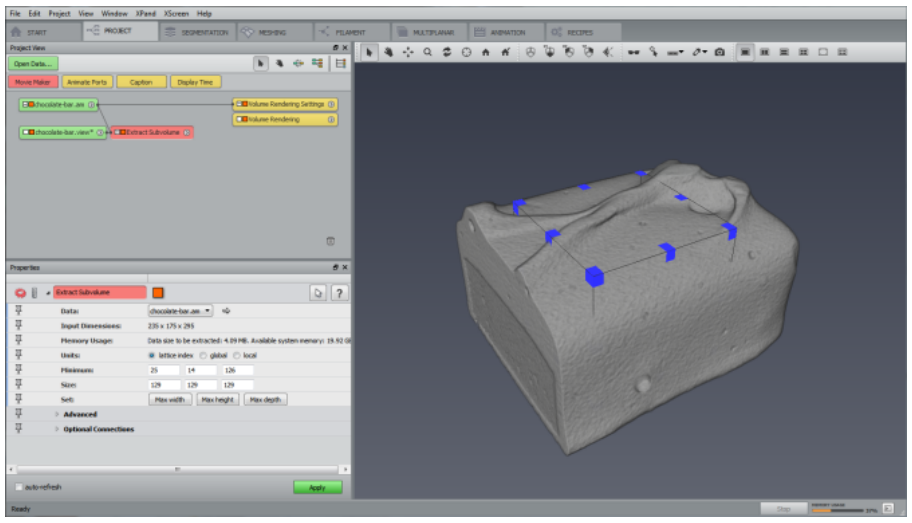

图 5.10：在chocolate-bar.am上执行Extract Subvolume。

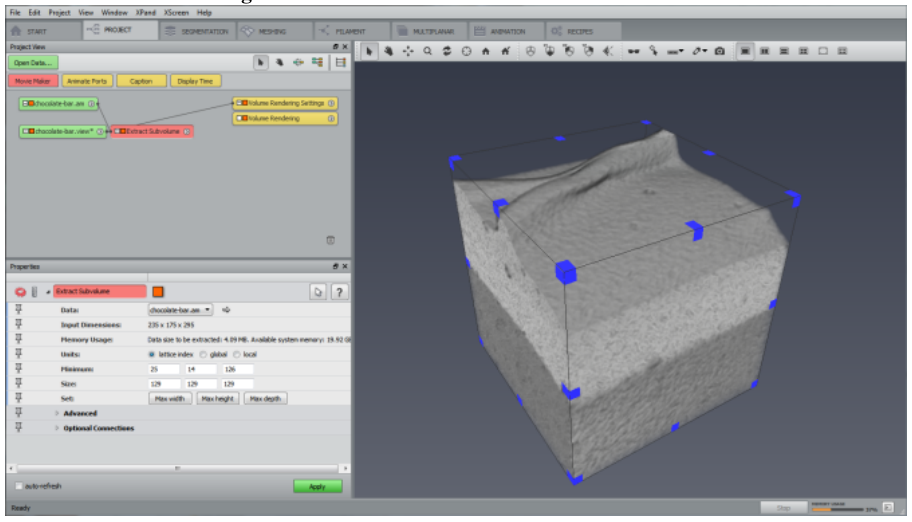

图 5.11：提取出的子体积Extracted Subvolume。
- 从
Recipes面板加载AVIZO_ROOT/data/tutorials/recipes/Bubble-Analysis.hxrecipe。 - 将配方输入设置为提取出的图像（即
chocolate-bar.view），并在Label Analysis步骤处设置一个断点（见图5.12）。

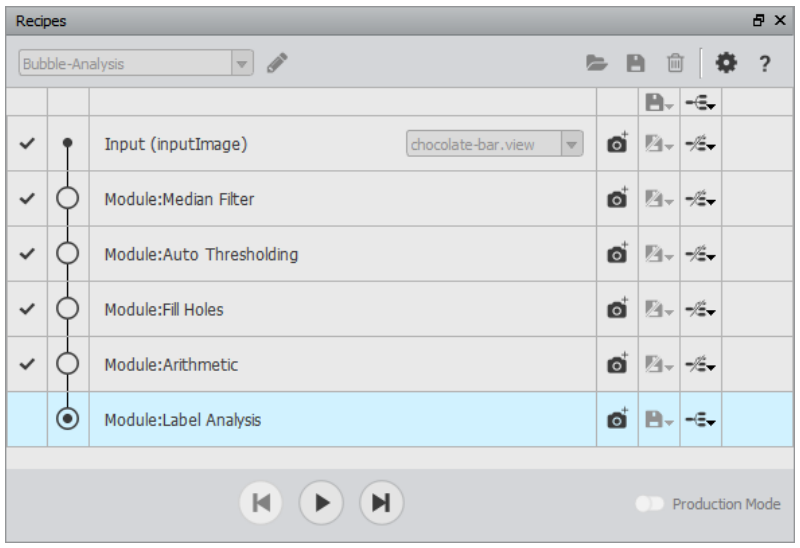

图 5.12：Label Analysis步骤处的断点。
- 运行配方直到它到达断点。在此阶段，无法更改输入数据，也无法退出
Recipes工作室。只有该工具的属性可供更改。在Measures端口中，选择Standard Shape Analysis。单击Play继续（见图5.13）。

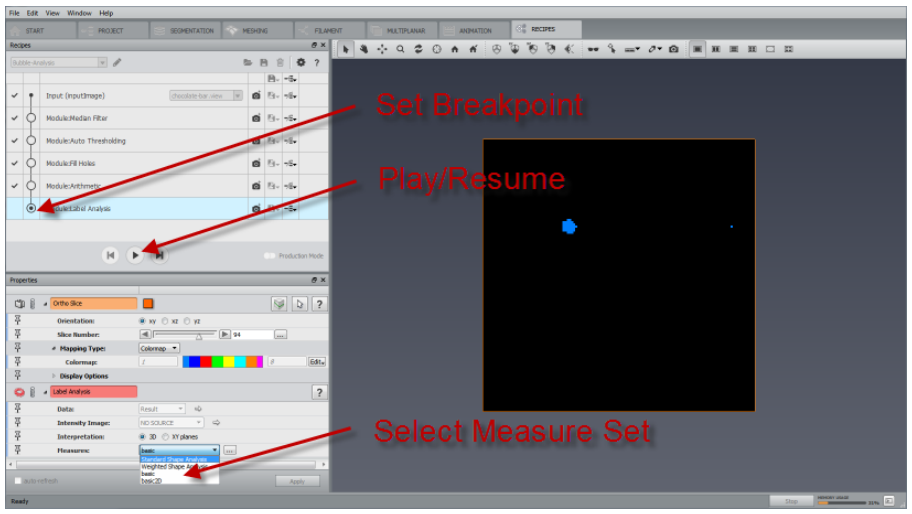

图 5.13：修改后继续执行配方Continue a Recipe After Modifications。
本教程中描述的配方也可以使用Recipe面板上的Load Recipe，直接从AVIZO_ROOT/data/tutorials/recipes/Bubble-Analysis.hxrecipe加载。
5.4 TCL命令中的配方Recipes in a TCL Command
配方保存到磁盘后，可以从TCL脚本中回放。可用的TCL命令如下：
- 设置一个配方：
theRecipesController setCurrentMacro recipeName - 为配方设置一个输入：
theRecipesController setInput numInput currentInput - 回放配方：
theRecipesController playMacroNoPause - 获取配方的最后结果：
theRecipesController getLastResult - 启用/禁用生产模式：
theRecipesController setProductionMode value [0: off | 1: on]
5.5 配方的限制Recipe Limitations
配方机制存在一些已知的限制：
步骤删除Step Deletion
- 除了快照步骤（快照步骤总是可以删除）之外，你只能删除配方的第一个步骤或最后一个步骤。
- 如果配方的最后一个步骤有多个输入，那么该步骤无法被删除。删除该步骤将意味着会有多个配方结果，因为被删除步骤的各个输入都会成为新的输出。目前，配方机制只能处理一个最终的配方结果。
- 如果配方中只剩下一个步骤，则该步骤无法被删除。示例：像
Or Image这样的模块所在的步骤，如果它是最后一个步骤，就不能被删除。 - 输入步骤无法被删除。
步骤插入Step Insertion
- 目前，只有快照步骤可以被插入到配方中。
默认显示Default Display
- 不能使用
Ortho Views模块，因为该模块只能有一个实例。
配方中间数据的清理Clean of recipe intermediate data
当配方的某个中间结果与前一个中间结果存在连接时，这最后一个结果必须被显式地导出到
Project工作室，以免被配方清理过程移除。示例：当连续执行一个
Generate Surface步骤（生成曲面数据）然后再执行一个Surface Normals步骤（从该曲面生成矢量场数据）时，就可能出现这个问题。矢量场数据必然与曲面数据存在连接，因为没有曲面数据它就无法存在。然而，当前的配方机制无法检测数据之间的这类依赖关系。因此，曲面数据可能会被自动配方清理过程移除，而实际上下一个步骤仍需通过矢量场用到它。为避免此类问题，在本示例中，Generate Surface步骤的结果必须被显式地导出到Project工作室，以确保它不会被配方清理过程移除。
